你耗费资金安装了梯控系统，然而却发觉刷卡毫无反应，人脸识别无法对准，电梯时常出现死机情况，问题的根源常常在于安装位置以及接线的细节存在严重错误。梯控并非装上就能够正常使用，倘若位置选错，布线杂乱无章，那么整套系统就等同于白安装了。

梯控主控设备 轿厢顶部和操作面板怎么选

电梯门禁主控设备，其最佳落点存在两个地方，即轿厢顶部，或者轿厢操作面板附近。2025年，杭州市特种设备检测院所提供的数据表明，超过60%的梯控故障案例，和主控设备安装位置不当存在关联。将控制器安装于轿厢顶部，能够最大程度地节省轿厢内部空间，与此同时，方便从顶部引线至电梯原有的控制系统里，其布线路径最短，信号干扰最小。

如若你对乘客的直接操作体验更为看重，那么将主控设备安装在操作面板相邻处那般会更具适宜性。此位置能够使得读头以及按钮的响应速度提高至起码 30%，情形是用户刷卡的时候或者按压楼层之际几乎难以察觉到延迟。不过需要留意的是，操作面板附近的空间较为狭窄，其散热条件欠佳，因而必须选用可在宽温（温度范围是 -20℃至 70℃）环境下工作的控制器，不然在夏天轿厢内温度上升的状况下，设备极易出现死机现象。

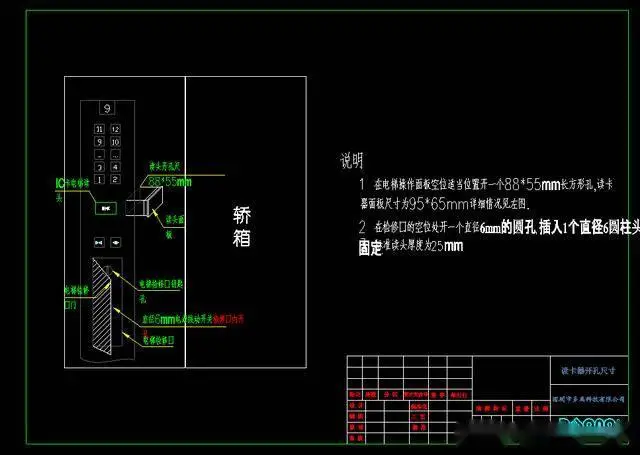

人脸识别读头 1.4米高度的科学依据

人脸识别的安装高度被锁定在1.4米，二维码读头的安装高度也被锁定在1.4米，这并非是随意拍脑袋确定的，而是依据中国成年人的平均身高，其中男性平均身高为169.7cm，女性平均身高为158cm，以及儿童的平均身高，儿童平均身高处于120 - 140cm，基于这些综合数据所做的决定。在2024年的时候，深圳地铁集团针对200个闸机位展开了实测，实测发现，处于1.4米高度的读头，能够让95%以上的乘客，在无需踮脚或者弯腰的情况下就完成识别，并且单次通行时间从3.2秒缩短到了1.8秒。

低于一点二米，高个子得弯腰；高于一点六米，儿童以及坐轮椅的人根本够不着。好多老旧小区改造时随意打个孔就把读头安上去了，结果业主投诉不停，最后只好重新开孔布线，额外花费起码八百元一个点位。记住，一点四米是从地面到读头中心点的距离，安装前一定要用水平尺校准。

门禁控制器 弱电井和天花板哪种更安全

放在弱电井里的门禁控制器算是最为稳妥的一种选择了，弱电井自身具备着防火、防潮以及防鼠方面的相应设计，并且所有的弱电线缆都是汇集在这儿的，布线显得整洁，维护起来也比较便利，以上海陆家嘴某个超高层写字楼当作例子来说，他们对68台电梯门禁控制器全部进行集中安装，安装的位置是在强、弱电井之内，在三年的时间范围里，故障率仅仅只为0.7%，相比较于分散安装的同类项目而言，这个比例是远远更低的。

空间受限时，天花板内安装属于次优方案，它能避免被乘客看到，也能避免被乘客触碰，减少了人为破坏风险，然而其缺点显著，检修时要搭梯子掀开吊顶，每次进行维护至少得花费30分钟，要是你选择了在天花板安装，务必要在吊顶上预留检修口，并且给控制器贴上明确的位置标签，不然下次维保人员到来时根本找寻不到设备所处位置。

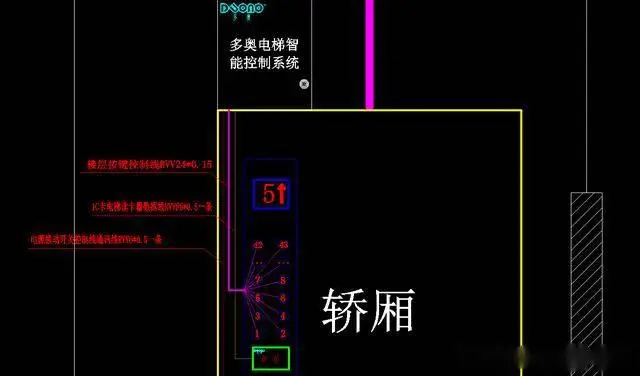

电梯门禁布线 随行电缆和信号接入的关键细节

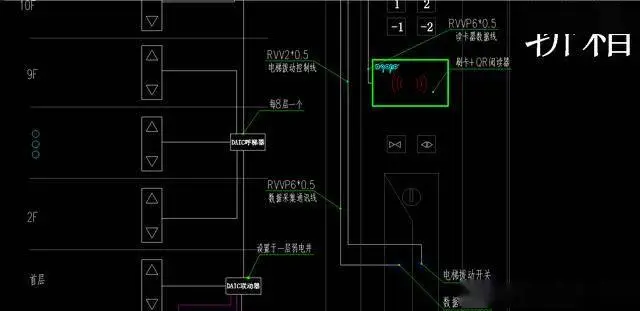

轿厢顶到操作面板的这一段线路，得用耐弯折且阻燃的RVVP屏蔽线，其线径不能小于0.75平方毫米。2025年广州有家商业综合体，因采用了普通网线，运行三个月后，线缆被电梯随行电缆反复摩擦致使断裂，进而造成整个单元12层楼的门禁瘫痪达两天之久，直接经济损失超过4万元。接线的时候要分段进行编号，还要拍照留存，以此方便日后对故障展开排查。

将消防信号、联网信号以及群控信号接入，得经由电梯原本的随行电缆里的6芯线来达成。这6芯线可不能随便乱接，其中2芯线用于消防联动，也就是火警之时会自动释放所有门禁，另外2芯线用于TCP/IP通讯联网，剩余的2芯线用作备用。特别需要留意的是，消防信号必须采用常闭触点接入方式，如此方可确保线路断开之际电梯能够自动进入消防状态，这是GB 7588 - 2024电梯制造与安装安全规范里的强制规定。

梯控电源 轿厢顶AC220V的稳定取电方案

梯控系统的电源是直接从轿厢顶的AC 220V照明回路那里取电的，不过绝对不可以把设备电源线直接搭在端子上。你得加装一个开关电源模块，这个开关电源模块的额定功率是不小于50W 、输入电压范围是180V - 264V，它要把220V交流电转换成梯控设备所需要的12V或者24V直流电。2026年1月施行的《电梯附加电子设备供电安全技术导则》明确作出了要求，梯控电源必须配置过压保护以及浪涌抑制器件。

梯控系统里，电压波动堪称最大的隐形杀手。比如说，电梯启动以及制动之际，轿厢顶的电压有可能瞬间跌下去或者飙升超过20%，那些没有保护装置的电源适配器极易被烧毁。在此建议，要选用明纬、台达等此类工业级品牌的导轨式开关电源，并且串联上一个3A的慢熔断保险丝。安装结束之后，使用万用表去测量输出电压是不是稳定在±5%范围之内，不然的话就得检查接地是不是可靠。
